热塑性聚烯烃（TPO）防水卷材

执行标准：GB 27789-2011

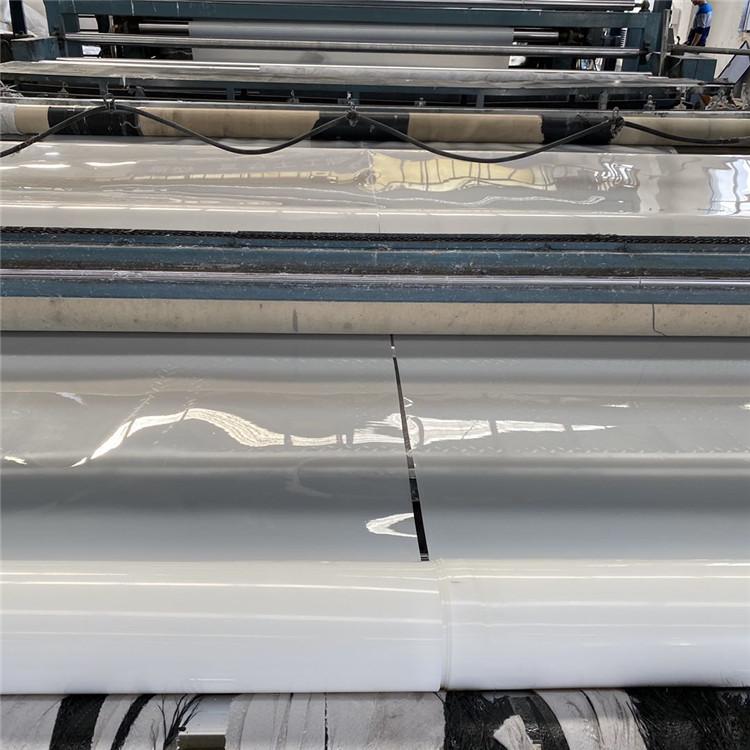

　　本产品以优质的热塑性聚烯烃树脂颗粒(TPO)为基料，并采用先进加工工艺制成的可卷曲的片状防水卷材。

　　1、特殊的配方技术，未添加增塑剂；既具有高柔韧性，且不会产生因增塑剂迁移而变脆的现象，保持长久的防水功能。

　　2、优异的耐高低温柔韧性能：在-40℃下仍保持柔韧性，在较高温度下仍具有较大的机械强度。

　　3、耐酸、碱、盐、动植物油、润滑油腐蚀，耐藻类、霉菌等微生物生长。耐热老化性强，尺寸稳定性好。

　　4、以白色为主的浅色，表面光滑，高反射率，具有较好的节能效果且耐污染。

　　5、搭接采用热风焊接，可形成高强度的密封层。

主要性能指标

　　适用于各种工业与民用建筑屋面及地下等防水工程。

　　基层处理→定位弹线→涂刷专用胶粘剂/水泥素浆→铺设防水卷材→焊接搭接边→细部节点处理→质检、验收

　　空铺压顶法

　　基面清理→铺贴防水卷材→热风焊接防水卷材→节点部位加强处理→质检、验收→铺设无纺布一压铺卵石(或其他压块)
　　1、自动焊接机的速度为1.5-2.5m/min，温度设定根据环境温度为450-550℃范围。焊接面受热均匀，焊缝处不得有漏焊、跳焊或焊接不牢现象。

　　2、防水卷材接缝牢固、无张口、虚贴、空鼓等现象。

　　3、双焊缝充气检查加压时间不少于2分钟，压力不小于0.15MPa，压力下降不大于20%。

　　4、手持焊枪焊缝检测采用目测及机械检测(采用勾刀进行检测)。

　　1、卷材应存放在通风、防止日晒雨淋的场所。贮存温度不应高于45℃。

　　2、不同类型、不同规格的卷材应分别堆放。

　　3、卷材平放时堆放高度不应超过5层；立放时应单层堆放。禁止与酸、碱、油类及有机溶剂等接触。

　　4、运输时禁止倾斜或横压，必要时加盖苫布。

　　5、在正常贮存条件下，贮存期限为12个月。
